睿智FPGA开发板ALTERA IV EP4CE四代 NIOSII SOPC 全部IO支持外扩

  产品型号:RZ-EP4CE6-WX
  产品简介:
  主硬件资源 1.主芯片采用ALTERA公司最新四代FPGA CycloneIV系列EP4CE6E22C8N 2.板载EPCS4N大容量串行配置芯片,支持
产品说明











主硬件资源

1.主芯片采用ALTERA公司最新四代FPGA CycloneIV系列EP4CE6E22C8N

2.板载EPCS4N大容量串行配置芯片,支持JTAG/AS模式(可自行升级为EPCS16)

3.板载64MbitSDRAM,支持SOPC,NIOSII开发(很多价低的板不带SDRAM,无法支持NIOS SOPC开发)

4.板载50MHz有源晶振,提供系统工作主时钟

5.采用1117-3.3V稳压芯片,提供3.3V电压输出

6.采用1117-1.2V稳压芯片,提供FPGA内核电压

7.采用1117-2.5V稳压芯片,提供PLL电压

8.精心的去耦设计,采用大量去耦电容

9.提供5V直流电源插座

10.提供方口USB接口电源插座

11.一个系统复位按键Reset,也可做为用户输入按键

12.自锁按键电源开关

13.LED电源指示灯

14.精心设计分配的IO资源,所有IO引出,3个扩展接口,通用2.54mm间距,任由您自己扩展

15.JTAG下载接口对应下载的文件是.SOF,速度快,平常学习推荐使用此接口

16.AS下载接口对应下载的文件是.POF,速度较慢,需要固化程序时使用


丰富外设资源

1.板载4个独立按键,可做按键控制,数字逻辑基础实验等

2.板载4位LED发光二极管,可做LED控制,数字逻辑基础实验等

3.板载4位数码管,频率计,秒表

4.板载4位拨码开关,可做开关控制等实验

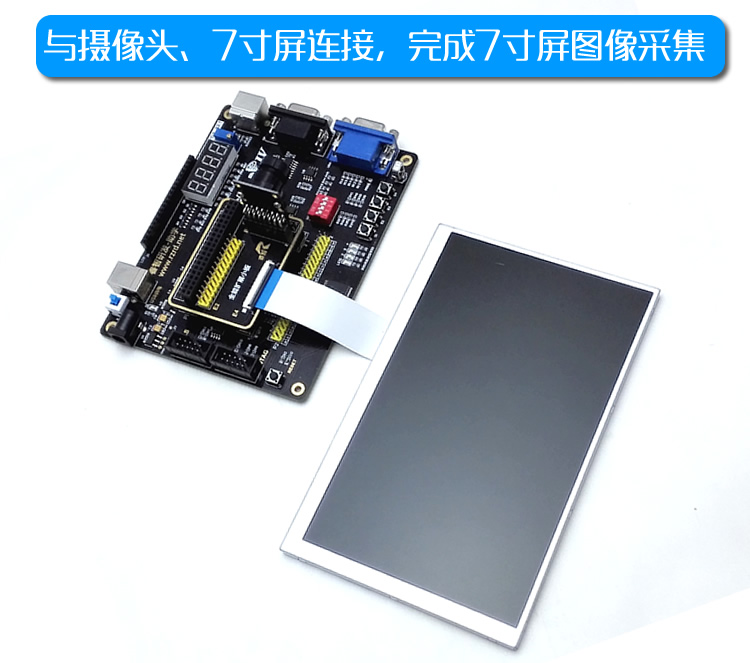

5.设有1X20液晶屏排座,支持LCD1602,LCD12864,TFT液晶屏(不包括LCD,需另购)

6.精密可调电阻,调节液晶背光

7.板载1路蜂鸣器,可做发声及音乐实验

8.PS2接口,可做PS/2键盘实验

9.板载全新原装进口温度传感器芯片LM75A,可以做温度计实验

10.RS232串口,可做串口通讯实验

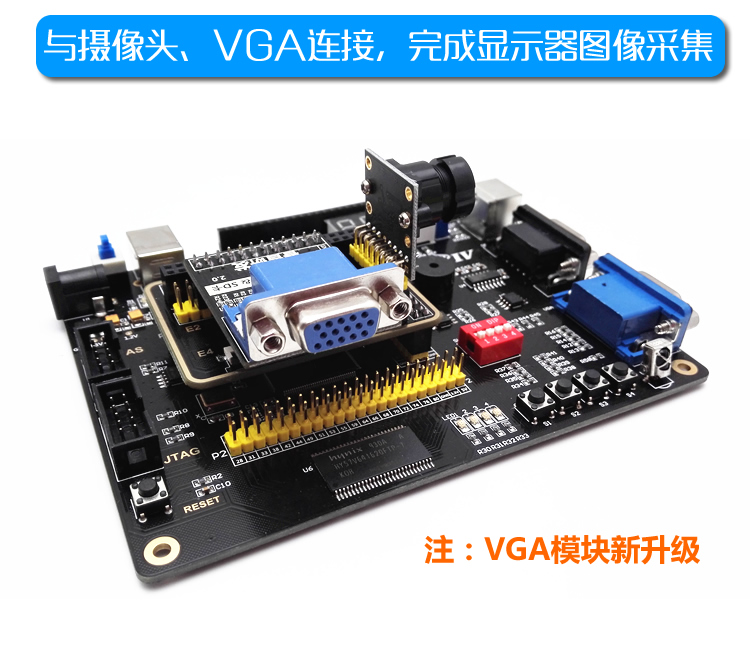

11.VGA接口,可做显示器实验等

12.I2C串行EEPROM AT24C08,做IIC总线实验

13.红外线接收模块


软件资源及资料

1.配套系列文档(包含:软件安装使用、基础知识、操作指南等)

2.提供最新QuartusII 11.0版本(支持中文注释)软件安装包

3.提供PDF格式原理图

4.提供丰富的参考例程,目前以Verilog为主,VHDL例程稍晚更新

5.精选CPLD、FPGA相关电子书

6.精选视频教程

7.珍藏开发参考资料包
