睿智CPLD核心板

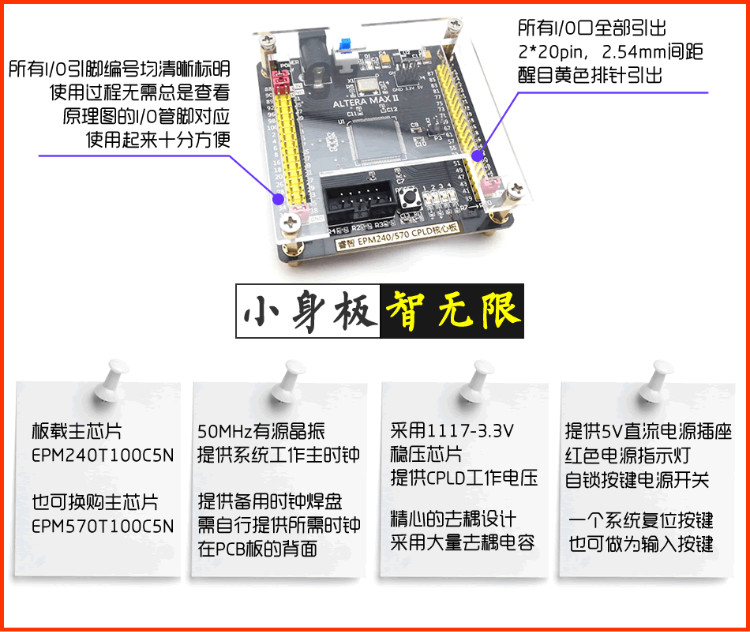

CPLD主芯片采用Altera公司高性价比:MAX II系列EPM240T100C5N,同时兼容EPM570T100C5N;
硬件资源:
板载50MHz有源晶振,提供系统工作主时钟;
提供备用时钟焊盘(需自行提供自己需要的时钟,在PCB板的背面)
采用1117-3.3V稳压芯片,提供CPLD工作电压;
精心的去耦设计,采用大量去耦电容;
提供5V直流电源插座;
红色电源指示灯
自锁按键电源开关;
一个系统复位按键Reset,也可做为用户输入按键;
(提醒:由于疏忽,按键少了条线,这个按键不能用,可当它不存在。这批货都是这样, 如果想让按键能用,可以按光盘内【说明手册】的提示搭条线即可)
所有IO口通过2*20排针引出,2.54mm间距;
所有IO引脚编号均清晰标明,使用过程中不用总是查看原理图的I/O管脚对应,十分方便
软件资源:
提供详细用户手册;
提供最新(支持中文注释)QuartusII 11.0版本软件安装包;
提供PDF格式原理图;
提供经典、丰富的参考例程;
精选CPLD、FPGA相关电子书;
精选视频教程;
珍藏开发参考资料包
发货清单:

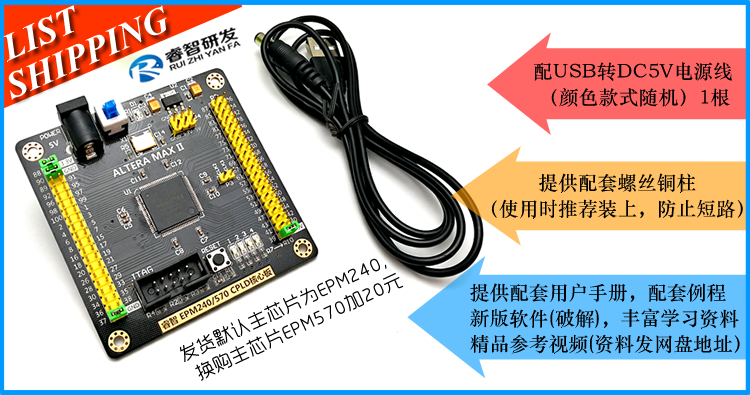

1.核心板一块;
2.电源5V/2A一个;
3.配套透明保护板一块;(提醒,发货时透明板和铜柱螺丝是装配好的。)
4.铜柱及螺丝一套;







|
