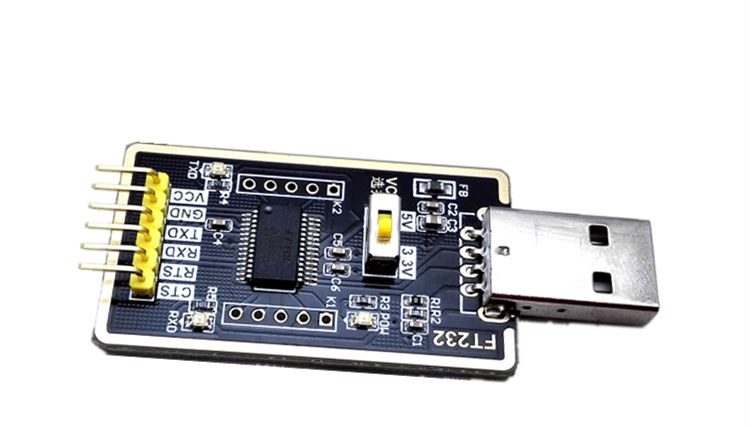

FT232模块 FT232 USB转TTL 串口模块FT232R FT232RL USB转串口

  产品型号:RZ-FT232TTL-YX
  产品简介:
  承诺采用FT232RL全新原装进口芯片!绝非国产假芯片,原装的就是好用! 3种供电模式 带磁珠!电源更稳定,完全按原厂电路设计,支持WIN8 WIN10 VISTA等多种操作系统,黑色沉金工艺,美轮美奂,使用舒心。承诺测试后发货,送测试短路帽,送杜邦线,省心放心!
产品说明
  1. 采用原装FT232RL
  2. 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10...
  3. 支持3种供电模式:5V对外供电;3.3V对外供电;由外部供电(要求3.3V-5V)
  4. 带3个LED:TXD LED、RXD LED、POWER LED
  5. TXD、RXD、RTS#、CTS#:采用弯排针引出
  6. 其余功能PIN:预留焊盘(配送排针、排座,可上插或下插接入用户系统;PIN间距支持插入万用板)
  7. 3.3V和5V由精美小开关选择,更方便



使用说明:(以接入MCU为例)

  1. VCCIO:输出3.3V或5V(模块由USB供电,须将跳线帽跳到3.3V或5V)
  2. GND:接GND
  3. TXD:接MCU.RX ( 信号流向:MCU.RX << FT232 << PC.TX )
  4. RXD:接MCU.TX ( 信号流向:MCU.TX >> FT232 >> PC.RX )
  5. RTS:接MCU.CTS ( 信号流向:MCU.CTS << FT232 << PC.RTS )
  6. CTS:接MCU.RTS ( 信号流向:MCU.RTS >> FT232 >> PC.CTS )

注意:该模块为USB转TTL电平,切勿直连RS232电平,以免烧坏模块。
